1、概述

  智慧消防云平台基于物联网、大数据、云计算等现代信息技术，将分散的火灾自动报警设备、电气火灾监控设备、智慧烟感探测器、智慧消防用水等设备连接形成网络，并对这些设备的状态进行智能化感知、识别、定位，实时动态采集消防信息，通过云平台进行数据分析、挖掘和趋势分析，帮助实现科学预警火灾、网格化管理、落实多元责任监管等目标。实现了无人化值守智慧消防，实现智慧消防“自动化”、“智能化”、“系统化”需求。从火灾预防，到火情报警，再到控制联动，在统一的系统大平台内运行，用户、安保人员、监管单位都能够通过平台直观地看到每一栋建筑物中各类消防设备和传感器的运行状况，并能够在出现细节隐患、发生火情等紧急和非紧急情况下，在几秒时间内，相关报警和事件信息通过手机短信、语音电话、邮件提醒和APP推送等手段，就迅速能够迅速通知到达相关人员。

2、参考标准

GB50052-2009        《供配电系统设计规范》

GB50054-2011        《低压配电设计规范》

GB2887                  《计算站场地技术条件》

GB 26875.2-2011    《城市消防远程监控系统》

1、概述

  电气火灾监控系统作为火灾自动报警系统的预警子系统，由电气火灾监控主机、电气火灾监控单元、剩余电流式电气火灾探测器以及测温式电气火灾探测器组成，通过现场总线构成一套完整的预防电气火灾的监控系统，数据可集成至工厂消控室监控系统。

  工厂电气火灾监控系统以建筑为单位设置，采集数据后上传至值班室监控主机，实现对建筑电气安全预警。现场设置的传感器监测配电系统回路的漏电电流和线缆温度，异常时实时发出报警信号，重点关注办公室、仓库、食堂、宿舍等区域漏电或者电缆发热等问题。

2、参考标准

GB 50116-2013     《火灾自动报警系统设计规范》

GB 14287-2014     《电气火灾监控系统》

GB 25506-2010      《消防控制室通用技术要求》

1、概述

  工厂消防安全非常重要，消防设备比较多，消防设备电源监控系统主要功能就是用于监测消防设备的工作电源是否正常，保障在发生火灾时消防设备可以正常投入使用。

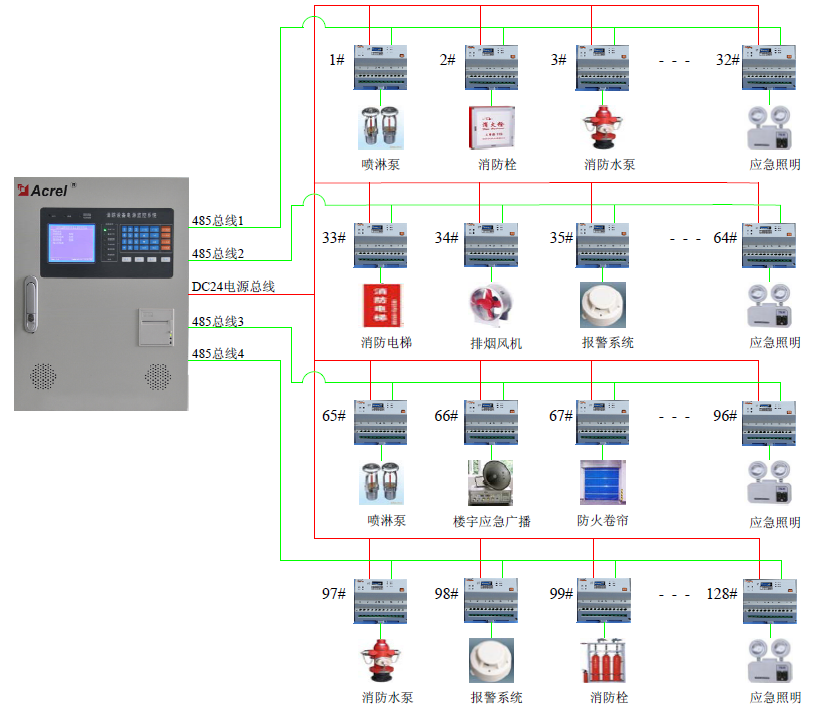

  消防设备电源监控监控系统采用消防二总线，以建筑为单位设置区域分机采集消防设备电源状态，区域分机通过二总线接收多台传感器的电压、电流信息和开关状态信息，以此实现对消防设备电源工作状态的实时监视。

2、参考标准

GB50116-2013     《火灾自动报警系统设计规范》

GB25506-2010      《消防控制室通用技术要求》

GB28184-2011      《消防设备电源监控系统》

1、概述

  工厂防火门数量比较多，由于部分区域经常有人走动，常开常闭防火门数量都不少，防火门监控系统的作用就是监测防火门开闭状态，在发生火灾后自动关闭常开防火门，防止烟雾扩散。防火门监控系统采用消防二总线将具有通信功能的监控模块相互连接起来，用于监测和控制防火门状态，当防火门发生异常位置信号时，防火门监控器能发出故障报警信号，指示故障报警部位并保存故障报警信息。发生火灾时，关闭事故区域所有常开防火门，防止烟雾向安全区域扩散。

2、参考标准

GB 50116-2013     《火灾自动报警系统设计规范》

GB25506-2010      《消防控制室通用技术要求》

GB29364-2012      《防火门监控器》

1、概述

  工厂人员流动性强，密度大，消防比较复杂，一旦发生火灾，疏散指示系统非常重要。消防应急照明和指示系统可以和火灾报警系统联动，提供应急照明和疏散路径指示，指引人群快速找到疏散出口，并可以一键选择疏散应急预案，提升人员逃生概率。

2、参考标准

GB 50116-2013     《火灾自动报警系统设计规范》

GB25506-2010      《消防控制室通用技术要求》

GB51309-2018      《消防应急照明和疏散指示系统技术标准》

1、概述

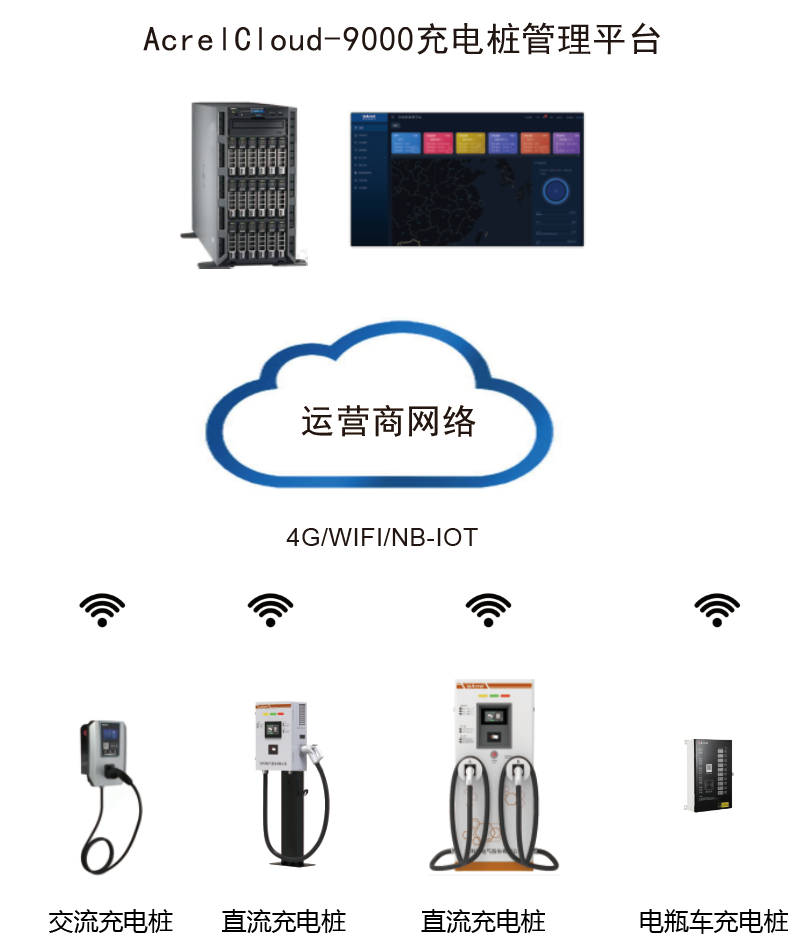

  工厂停车场有电动汽车和电动自行车，均需要提供充电桩。充电桩管理系统通过物联网技术对接入系统的充电桩站点和各个充电桩进行不间断地数据采集和监控，解决物业、用电管理部门的充电桩使用、监控问题。电动自行车充电可采用投币、扫码充电方式，电动汽车支持IC卡和扫码充电方式。远程充电桩系统可实时远程完成启动充电、强制停止、单价设置等控制指令，用户可通过APP、微信、支付宝小程序扫描二维码，进行支付后，系统发起充电请求，控制二维码对应的充电桩完成电动汽车的充电过程。同时对各类故障如充电机过温保护、充电机输入输出过压、欠压、绝缘检测故障等一系列故障进行预警；能够远程控制，提供财务报表和数据分析等功能。

2、参考标准

GB/T 18487.1-2015 《电动车辆传导充电系统 通用要求》

GB/T 18487.2-2001 《电动车辆传导充电系统电动车辆与交流直流电源的连接要求》

GB/T 18487.3-2001 《电动车辆传导充电系统 电动车辆交流/直流充电机（站）》

GB/T 19596-2004 《电动汽车术语》

GB/T 20234.1-2015 《电动汽车传导充电用连接装置 第 1 部分：通用要求》

GB/T 20234.2-2015 《电动汽车传导充电用连接装置 第 2 部分：交流充电接口》

GB/T 20234.3-2015 《电动汽车传导充电用连接装置 第 3 部分：直流充电接口》

GB/T 27930-2015 《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》

GB/T 28569-2012 《电动汽车交流充电桩电能计量》

GB/T 29318-2012 《电动汽车非车载充电机电能计量》

GB 4208-2008 《外壳防护等级(IP 代码)》

NB/T 33001-2010 《电动汽车非车载传导式充电机技术条件》

NB/T 33002-2010 《电动汽车交流充电桩技术条件》

NB/T 33008.1-2018 《电动汽车充电设备检验试验规范 第 1 部分：非车载充充电机》

NB/T 33008.2-2018 《电动动汽车充电设设备检验试试验规范 第 2 部分：交流充电桩》

Q/GDW 12233-2014 《电动汽车非车载充电机的通用要求》

Q/GDW 15591-2014 《电动汽车非车载充电机检验技术规范》

1、概述

  谐波的危害十分严重，尤其在工厂这种设备较多的场合。大部分设备都是谐波源，谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁。谐波可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。谐波还会引起继电保护和自动装置误动作，使电能计量出现混乱。对于工厂的精密化验设备可能会产生干扰。

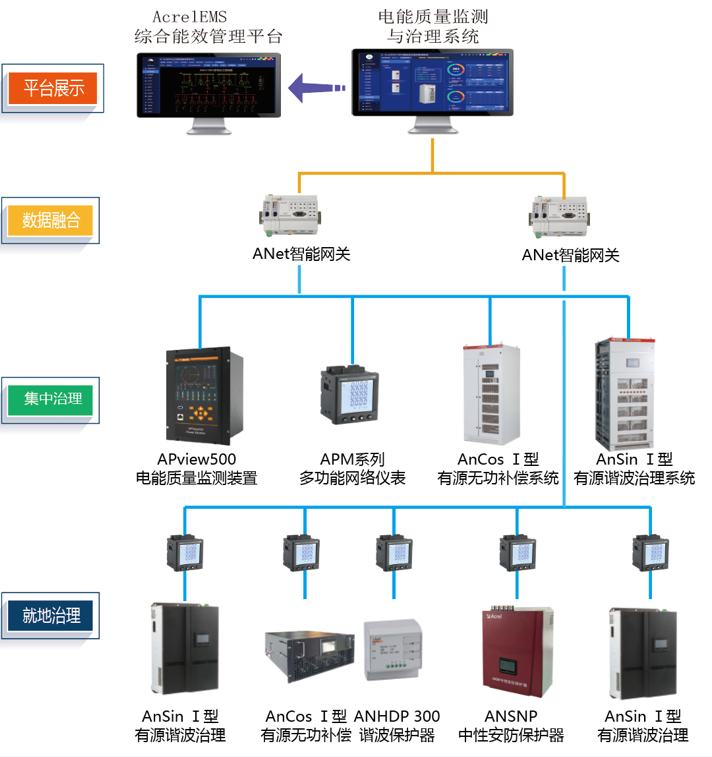

  为了消除配电系统谐波对机场设备的影响，方案配置ANAPF有源滤波器，滤除电网2~31次谐波干扰。

  ANAPF系列有源电力滤波装置，以并联方式接入电网，通过实时检测负载的谐波和无功分量，采用PWM变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。

2、参考标准

JB/T11067-2011 《低压有源滤波装置》

GB/T14549-1993 《电能质量公用电网谐波国家标准》

GB/T 15576-2020《低压成套无功功率补偿装置》

DL/T1216-2019《低压静止无功发生装置技术规范》

《全国民用建筑工程设计技术措施—节能专篇：电气》

《江苏省电力保护条例》

《上海轨道交通无功补偿及谐波治理指导意见》

1、概述

  随着碳达峰、碳中和成为政府工作主要任务，工厂作为能耗密集，用能情况较为复杂的大型建筑，有效的降低能源消耗，减少能源成本，避免用能过程中的“跑冒滴漏”现象，实施能效综合考评是个非常必要的管理手段。

2、参考标准

GB/T 23331-2012      能源管理体系要求

ISO 50001-2018       能源管理体系要求

GB/T 33656-2017      工厂能源计量网络图绘制方法

GB/T 36713-2018      能源管理体系 能源基准和能源绩效参数

GB/T 36714-2018      用能单位能效对标指南

GB/T 15587-2008      工业工厂能源管理导则

GB/T 40063-2021      工业工厂能源管控中心建设指南

GB/T 15316-2009      节能监测技术通则

GB/T 2587-2009       用能设备能量平衡通则

GB/T 2589-2008       综合能耗计算通则

GB/T 3484-2009       工厂能量平衡通则

GB/T 6422-2009      用能设备能量测试导则

GB/T 28751-2012     工厂能量平衡表编制办法

GB/T 12723-2013      单位产品能源消耗编制通则

GB/T 13234-2009      工厂节能量计算方法

GB 17167-2006        用能单位能源计量器具配备和管理通则

GB/T 29871-2013      能源计量仪表通用数据接口技术协议

DB37/T 1566-2010    《工业工厂能效对标导则》

NHJC-2018            重点用能单位能耗在线监测系统技术规范

GB/T 22239-2008     《信息安全技术 信息系统安全等级保护基本要求》

GB/T 14394-1993     《计算机软件可靠性和维护性管理》

GA-173－1998        《计算机信息系统防雷保安器》

SJ/T 3003-93        《电子计算机机房施工及验收规范》

GB/T 40063-2021     《工业工厂能源管控中心建设指南》

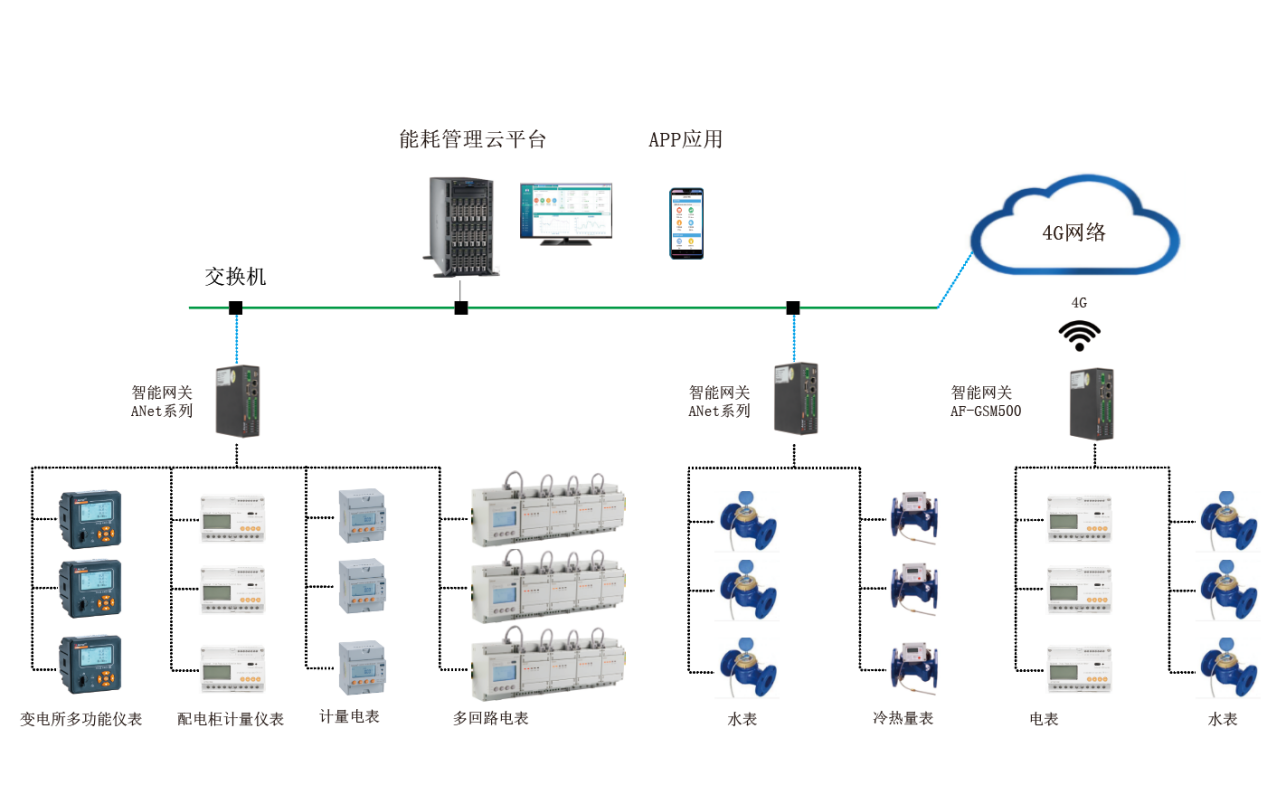

3、配置方案

  建立高效的能耗监测管理系统，对工厂各点位的能源使用、报警等情况进行实时的监控。以便工厂用户能够实时的监测各个点位的运作情况，同时能更快速高效的掌握点位的报警，并为工厂削峰填谷、调整负载等技改措施提供数据支撑。

  ■  能源实时监控：对于水、电、气等能源消耗进行实时监测，确保用能环节的安全持续稳定运行，显示配电图、能流图、能源平衡网络图、能源计量网络图等功能。

  ■ 能流图：需要在能流图上对水、电、气的消耗情况进行实时展示；当能源参数越限报警，可提供报警重要性等级分类，同时支持APP推送报警提示、短信报警提示、邮件、语音报警提示等；

  ■ 配电图：将配电房真实情况画入配电图，实时展示接入的门禁、水浸、电水气等仪表的实时水电气参数及门禁水浸状态。

  ■ 实时统计：实时统计工厂、车间、工序、设备的当年、季度、月、周、日、班次等能耗值；

  ■ 数据展示：通过实时曲线和历史曲线展示不同区域、不同设备的不同的能耗参数；

  ■ 安全检测：对能源报警信息进行集中显示，可以对报警阈值信息进行相关处理操作，可以对报警参数进行在线设置，当能源参数越限报警，可提供报警重要性等级分类，具备短信、APP推送、邮件、语音等信息报警提示；

1、概述

  变电所运维云平台可以看做是电力监控系统的网络应用延伸，变电所运维云平台通过互联网，电力运维人员通过手机可以随时随地了解工厂配电系统的运行情况，做到无人值守或者少人值守，同时可以监测用能状况、漏电、线缆异常发热等，并可以通过APP下发派工任务，闭环消缺流程，及时排除隐患。

2、参考标准

DL/T 5430    《无人值班变电站远方监控中心设计技术规程》
GB/T 2887    《计算机场地通用规范》
Q/GDW 231    《无人值守变电站及监控中心技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》

3、配置方案

  AcrelCloud-1000电力运维云平台采用多功能电力传感器、无线通信、边缘计算网关及大数据分析技术，通过智能网关采集现场数据并存储在本地，再定时向云平台推送数据。平台采集的数据包括变电所回路电气参数和变压器温度、环境温湿度、浸水、烟雾、视频、门禁等信息，有异常发生10S内通过短信和APP发出告警信号。平台通过手机APP下发运维任务到指定人员手机上，并通过GPS跟踪运维执行过程进行闭环，提高运维效率，即时发现运行缺陷并做消缺处理。

1、概述

  对于工厂分布不同省、地市或同地市不同区域的分公司等宿舍分散，要求集中管理、线上支付，低额提醒、欠费告警。但常规的本地插卡付费、本地预付费并不能完全满足客户管理需求，预付费云平台应运而生。AcrelCloud-3200水电预付费云平台无缝集成各分散宿舍布置的安科瑞DDSY/ADF系列电子式预付费电能表、阀控智能水表等，提供微信、支付宝、银联等可选的在线支付方式，大大方便了用户充值、圈存，提供预警和充值、退费、电能消耗等记录查询，方便用户和管理方的数据统计和财务分析，提供先交费后使用的管控机制，大大降低了管理部门的收费成本。

2、参考标准

GB 50052        《供配电系统设计规范》

GB 50054        《低压配电设计规范》

GB/T 18460.3    《IC卡预付费售电系统 第3部分： 预付费电度表》

DL/T 448        《电能计量装置技术管理规程》

IEC 61587       《电子设备机械结构系列》

GB/T 3047.1     《面板、架和柜的基本尺寸系列》

DL/T 5137       《电测量及电能计量装置设计技术规程》

GB 2887         《计算站场地技术条件》

3、配置方案

  预付费管理系统采用智能远程预付费电表（DTSY1352/DDSY1352系列），采集各租户实时用电量、剩余电量，通过智能远程预付费电表进行远程分合闸控制，实现先售电后用电。该系统采用4G表直连或4G网关采集将数据传至后台，通过安科瑞（AcrelCloud3200）远程预付费能源管理系统实现各租户用电的收费、监控和管理。
