1、概述

  药企厂区范围广、各类型建筑多、洁净制药车间相对封闭，白天生产也会使用到大量照明，在药品的整个生产计划过程中，照明设备用电负荷也很高。在保障正常的生产运营的前提下，做到照明的智能化控制能够帮助企业节约成本。

  ASL2000智能照明控制系统可以实现场景控制、时间控制、区域控制、光照度感应控制以及红外感应控制等多种控制方式，能有效避免公共区域的照明浪费，帮助药企提高厂区的照明管理水平。

2、参考标准

GB 50034-2013 《建筑照明设计标准实施指南》

GB 50314-2015 《智能建筑设计标准》

GB 51348-2019 《民用建筑电气设计标准》

GB 55024-2022 《建筑电气与智能化通用规范》

GB 55015-2021  《建筑节能与再生资源利用通用规范》

GB T18595-2014 《 一般照明用设备电磁兼容抗扰度要求》

3、配置方案

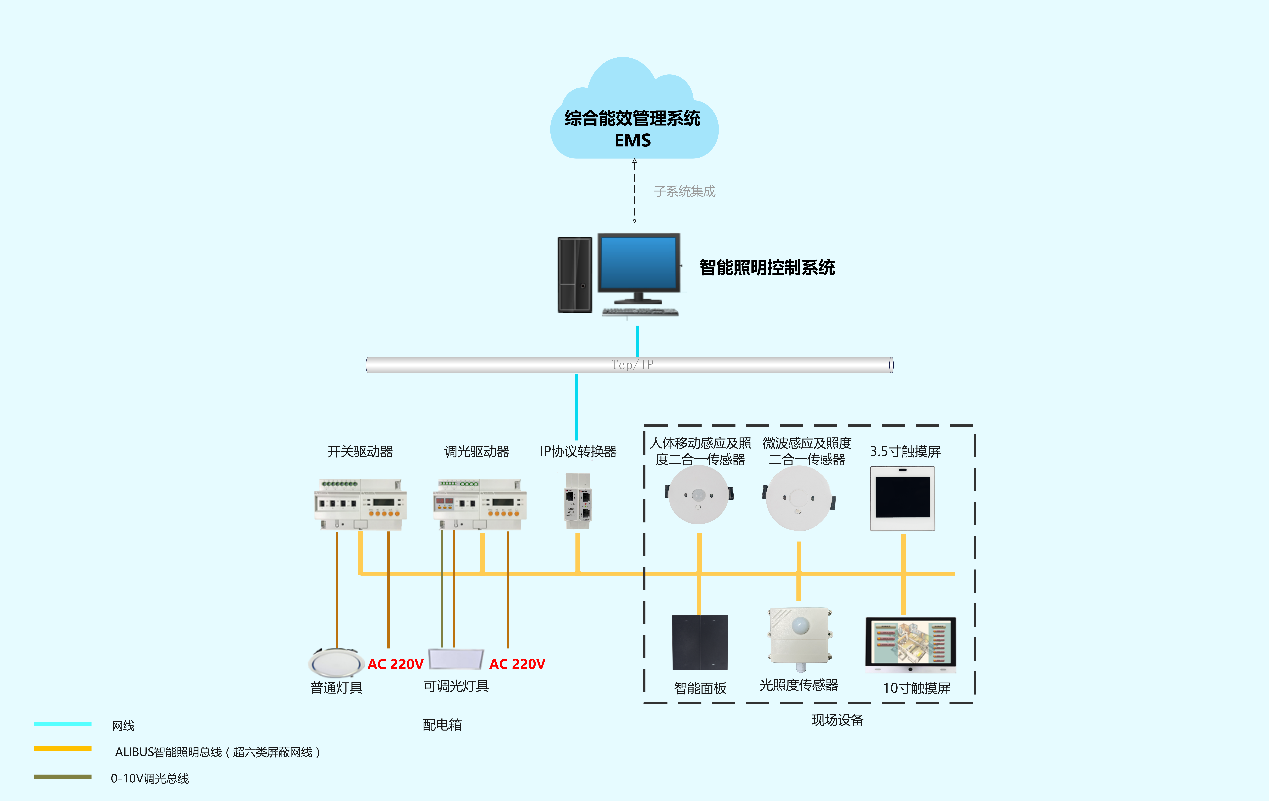

  系统在照明配电箱内的模块主要有开关驱动器、IP网关、路灯控制器、时间控制器、干接点输入模块等。这些模块使用35mm标准导轨安装。另外安装在控制现场的模块主要有光照度传感器、红外传感器和智能面板。有人经过可以设定红外感应控制亮灯，人离开后在设定的时间内熄灯，智能面板等手动控制设备，可实现自动控制、现场控制和值班室远程控制相结合。

1、概述

  药企厂区安防级别高、车间密闭人员进出不便、化学原料罐区有爆炸危险性、甲乙类仓库存储物品种类繁杂，厂区火灾潜在危险性高，发生火灾带来的损失大，保障整个厂区的消防安全至关重要。

  安科瑞智慧消防解决方案基于物联网、大数据、云计算等现代信息技术，将分散的电气火灾监控设备、消防设备电源、消防应急照明和疏散指示等设备连接形成网络，并对这些设备的状态进行智能化感知、识别、定位，实时动态采集消防信息，通过平台进行设备监视，出现细节隐患、发生火情等紧急和非紧急情况下，在几秒时间内，相关报警和事件信息通过手机短信、语音电话、邮件提醒和APP推送等手段，就迅速能够迅速通知到达相关人员，及时排除安全隐患。

2、参考标准

GB 26875.2-2011     《城市消防远程监控系统》

GB 50116-2013     《火灾自动报警系统设计规范》

GB25506-2010      《消防控制室通用技术要求》

GB50116-2013      《火灾自动报警系统设计规范》

GB 14287-2014     《电气火灾监控系统》

GB28184-2011      《消防设备电源监控系统》

GB51309-2018      《消防应急照明和疏散指示系统技术标准》

1、概述

  药企员工出行有电动汽车和电动自行车，需要提供充电桩。充电桩管理系统通过物联网技术对接入系统的充电桩站点和各个充电桩进行不间断地数据采集和监控，解决厂区充电桩使用、监控问题。电动自行车充电可采用投币、扫码充电方式，电动汽车支持IC卡和扫码充电方式。充电桩系统可实时远程完成启动充电、强制停止、单价设置等控制指令，用户可通过APP、微信、支付宝小程序扫描二维码，进行支付后，系统发起充电请求，控制二维码对应的充电桩完成电动汽车的充电过程。同时对各类故障如充电机过温保护、充电机输入输出过压、欠压、绝缘检测故障等一系列故障进行预警；能够远程控制，提供财务报表和数据分析等功能。

2、参考标准

GB/T 18487.1-2015 《电动车辆传导充电系统 通用要求》

GB/T 18487.2-2001 《电动车辆传导充电系统电动车辆与交流直流电源的连接要求》

GB/T 18487.3-2001 《电动车辆传导充电系统 电动车辆交流/直流充电机（站）》

GB/T 19596-2004 《电动汽车术语》

GB/T 20234.1-2015 《电动汽车传导充电用连接装置 第 1 部分：通用要求》

GB/T 20234.2-2015 《电动汽车传导充电用连接装置 第 2 部分：交流充电接口》

GB/T 20234.3-2015 《电动汽车传导充电用连接装置 第 3 部分：直流充电接口》

GB/T 27930-2015 《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》

GB/T 28569-2012 《电动汽车交流充电桩电能计量》

GB/T 29318-2012 《电动汽车非车载充电机电能计量》

GB 4208-2008 《外壳防护等级(IP 代码)》

NB/T 33001-2010 《电动汽车非车载传导式充电机技术条件》

NB/T 33002-2010 《电动汽车交流充电桩技术条件》

NB/T 33008.1-2018 《电动汽车充电设备检验试验规范 第 1 部分：非车载充充电机》

NB/T 33008.2-2018 《电动动汽车充电设设备检验试试验规范 第 2 部分：交流充电桩》

Q/GDW 12233-2014 《电动汽车非车载充电机的通用要求》

Q/GDW 15591-2014 《电动汽车非车载充电机检验技术规范》

1、概述

  生物制药行业中除氧水泵、离心风机等许多工艺设备，大量的使用变频电机，由此带来许多的谐波干扰问题。谐波可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。谐波还会引起继电保护和自动装置误动作，使电能计量出现混乱，进而可能会导致药品生产设备停机，带来较大的经济损失。

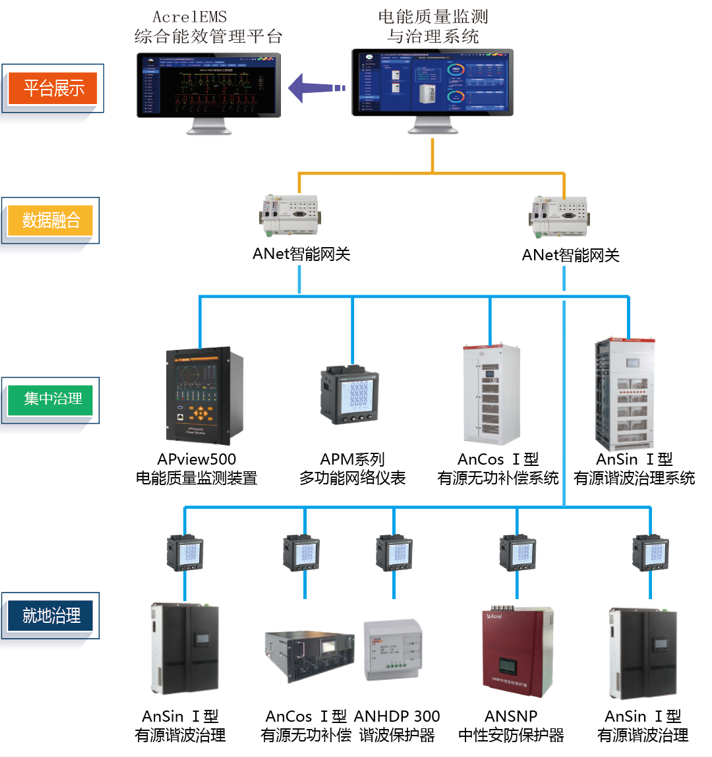

  本司提出的电能质量监测与治理系统解决方案采用集中治理和就地治理结合的方式，可满足电力监控管理、运维与电能质量治理等方面的需求，致力于为生物制药行业用户提供一站式的整体解决方案，从产品、系统、服务等不同方面来满足用户的需要，为用户创造价值。

2、参考标准

JB/T11067-2011 《低压有源滤波装置》

GB/T14549-1993 《电能质量公用电网谐波国家标准》

GB/T 15576-2020《低压成套无功功率补偿装置》

DL/T1216-2019《低压静止无功发生装置技术规范》

1、概述

  碳达峰、碳中和、医改《4+7城市药品集中采购文件》等相关政策的发布，生物制药作为能耗密集型行业，在生产过程中涉及水、电、汽、化学等一次能源和热、纯水等二次能源；能源种类多，用能情况复杂，如何有效的降低能源消耗，减少能源成本，避免用能过程中的“跑冒滴漏”现象，是各行业药企实现双碳厂区和药品生产降本增效的重要举措。

2、参考标准

GB50052-2009  《供配电系统设计规范》

GBT40063-2021 《工业企业能源管控中心建设指南》

NHJC-2018  重点用能单位能耗在线监测系统技术规范

GB/T 36713-2018  能源管理体系能源基准和能源绩效参数

3、配置方案

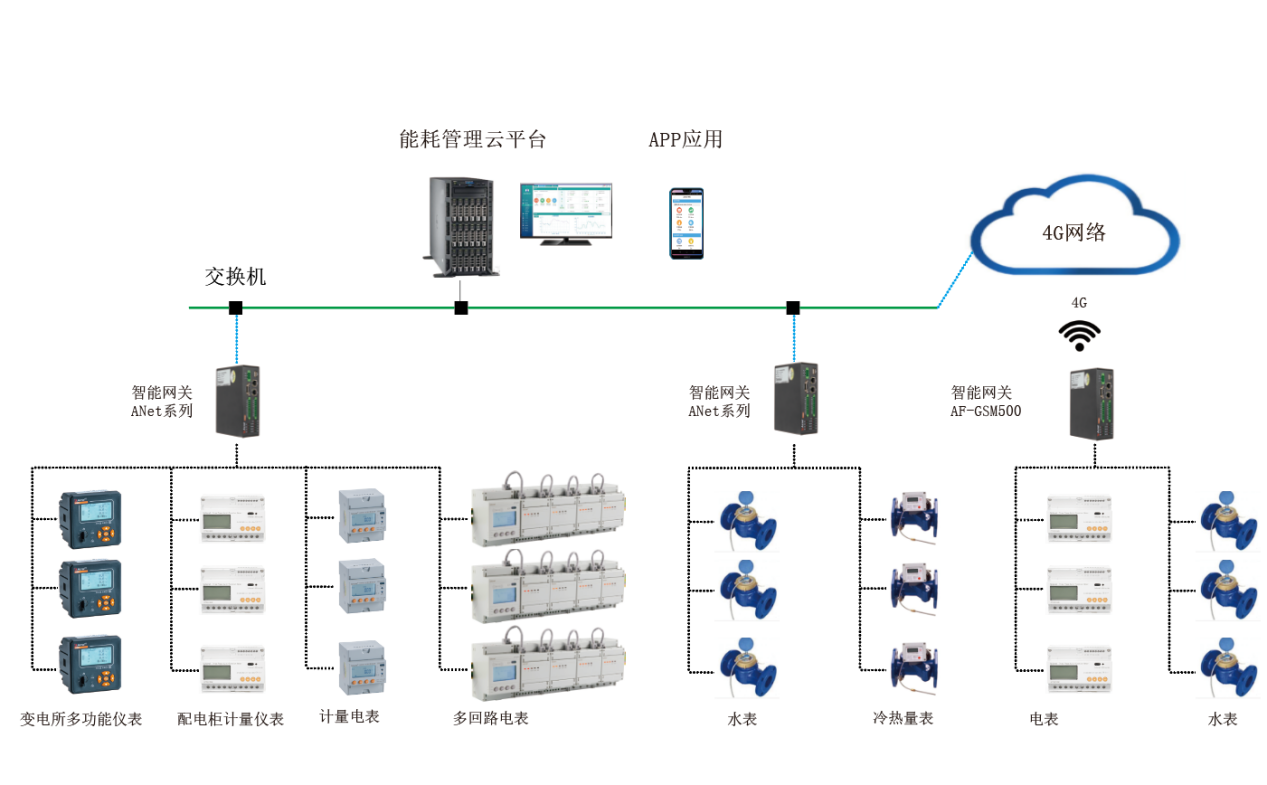

  建立高效的能耗监测管理系统，对厂区各类耗能设备能耗数据进行实时测量，对采集数据进行统计和分析。显示制药厂区的能源流向和能源损耗，通过能源流向图帮助客户分析能源消耗去向，找出能源消耗异常区域，将所有有关能源的能源参数集中在一个看板中，能从多个维度对比分析。

①　搭建厂区能源管理系统的基本框架，对各个用能环节进行实时监测；

②　排碳数据化：通过系统可实现厂区建筑单位内单位面积和单位产能能耗分析（包括水、电、能量）；

③　同期能效比：实现同年、同期、同一区域能耗对比，方便节能数据分析；

④　能耗评估管理：按照能源消耗定额标准约束值、标准值、引导值进行分析单位面积能耗和单位产品能耗指标；

⑤　对能耗的使用数据进行综合的分析、统计、打印和查询等功能，并根据能耗监测管理系统的需要可选择不同样式报表的打印。为能耗运营管理部门提供可靠的依据；

⑥　能耗数据采集，随时查询，并根据采集数据进行统计分析，监测异常能源用量，对能源智能仪表故障进行报警，提高系统信息化、自动化水平。

1、概述

  配电室综合监控系统实现配电室环境监测、有害气体监测、安防监控、采暖通风、门禁、灯光、风机、除湿机、空调控制等功能。实现动力环境各数据的检测与设备控制，实现动力环境优化，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，减少配电室粗放式管理导致成本过高，同时实现配电动力环境的分布式远程管理。

2、参考标准

GB50052-2009    《供配电系统设计规范》

GB12663-2019    《入侵与紧急报警系统 控制指示设备》

GB/Z 14429-2005《远动设备及系统-第1-3部分 总则 术语》

3、配置方案

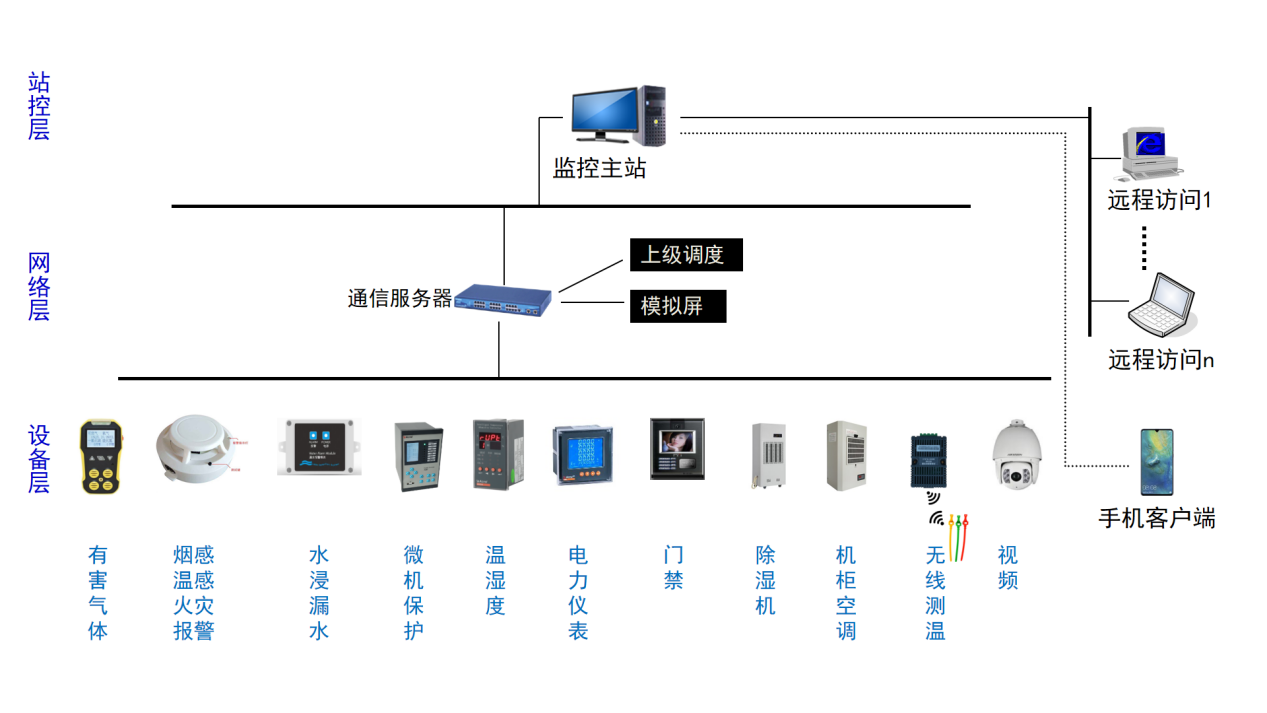

  Acrel-2000E配电室综合监控系统，可实现开关柜运行监控、高压开关柜带电显示、母线及电缆测温监测、环境温湿度监测、有害气体监测、安防监控，可对灯光、风机、除湿机、空调控制等设备进行联动控制。实现动力环境各数据的检测与设备控制，优化动力环境，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，实现配电动力环境的分布式远程管理。

1、概述

  变电所运维云平台可以看做是电力监控系统的网络应用延伸，变电所运维云平台通过互联网，电力运维人员通过手机可以随时随地了解工厂配电系统的运行情况，做到无人值守或者少人值守，同时可以监测用能状况、漏电、线缆异常发热等，并可以通过APP下发派工任务，闭环消缺流程，及时排除隐患。

2、参考标准

DL/T 5430    《无人值班变电站远方监控中心设计技术规程》
GB/T 2887    《计算机场地通用规范》
Q/GDW 231    《无人值守变电站及监控中心技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》

3、配置方案

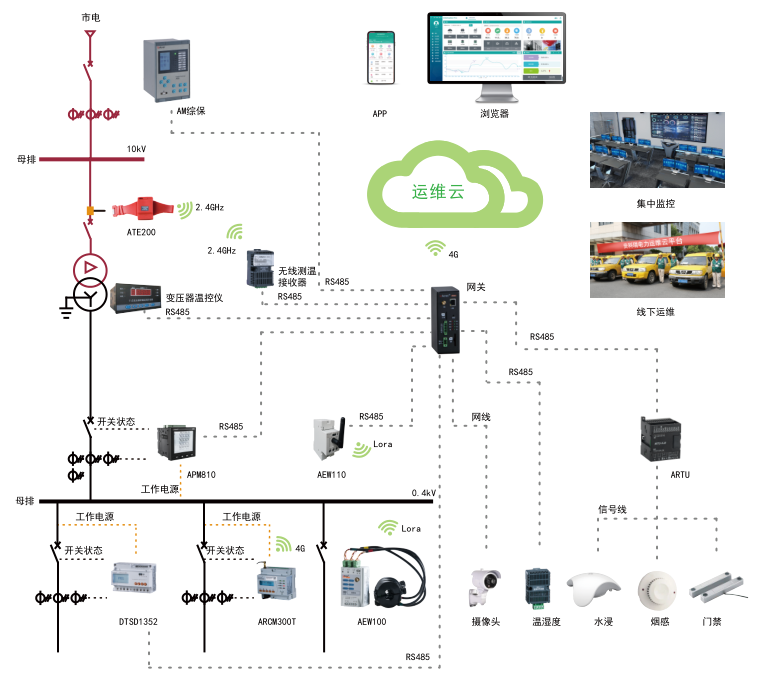

  AcrelCloud-1000电力运维云平台采用多功能电力传感器、无线通信、边缘计算网关及大数据分析技术，通过智能网关采集现场数据并存储在本地，再定时向云平台推送数据。平台采集的数据包括变电所回路电气参数和变压器温度、环境温湿度、浸水、烟雾、视频、门禁等信息，有异常发生10S内通过短信和APP发出告警信号。平台通过手机APP下发运维任务到指定人员手机上，并通过GPS跟踪运维执行过程进行闭环，提高运维效率，即时发现运行缺陷并做消缺处理。

1、概述

  电力监控系统实现对变压器、柴油发电机、断路器以及其它重要设备进行监视、测量、记录、报警等功能，并与保护设备和远方控制中心及其他设备通信，实时掌握供电系统运行状况和可能存在的隐患，快速排除故障，保障整个药企厂区生产供电的稳定、可靠。

2、参考标准

GB 50457-2019 《医药工业洁净厂房设计规范》

GB 50052-2009 《供配电系统设计规范》

GB 50054-2011 《低压配电设计规范》

GB/T 14285-2006 《继电保护和安全自动装置技术规程》

GB/T 14598.300-2008 《微机变压器保护装置通用技术要求》

3、配置方案

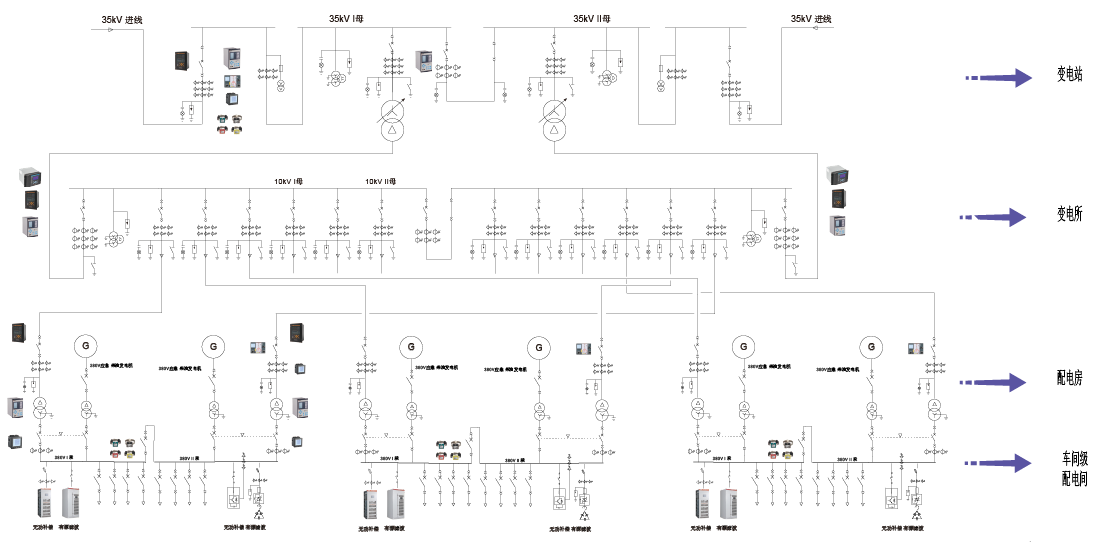

  电力监控系统主要针对开闭所和10/0.4kV变电所，对高压回路配置微机保护装置及多功能仪表进行保护和监控，对0.4kV出线配置多功能计量仪表，用于测控出线回路电气参数和用能情况。同时对药企厂区重要设备如柴油发电机、无功补偿装置、有源滤波装置、UPS、隔离电源系统状态进行监测。
