1、概述

  谐波的危害十分严重，尤其在数据中心这种用电设备较多的场合。谐波可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。谐波还会引起继电保护和自动装置误动作，使电能计量出现混乱。对于商业中心中的空调、电梯设备可能会产生干扰。

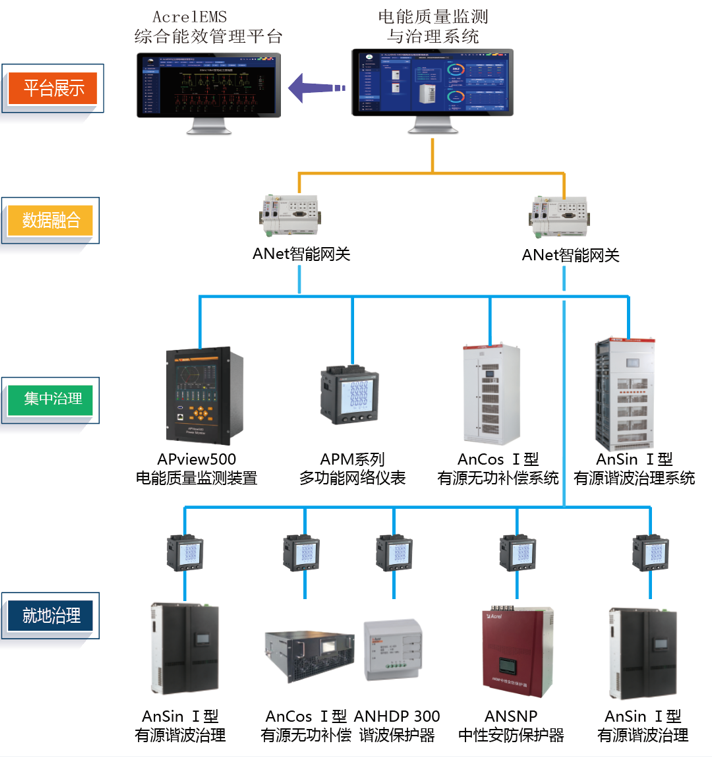

  为了消除配电系统谐波对数据中心设备的影响，方案配置ANAPF有源滤波器，滤除电网2~31次谐波干扰。

  ANAPF系列有源电力滤波装置，以并联方式接入电网，通过实时检测负载的谐波和无功分量，采用PWM变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。

2、参考标准

JB/T11067-2011 《低压有源滤波装置》

GB/T14549-1993 《电能质量公用电网谐波国家标准》

GB/T 15576-2020《低压成套无功功率补偿装置》

DL/T1216-2019《低压静止无功发生装置技术规范》

《全国民用建筑工程设计技术措施—节能专篇：电气》

《江苏省电力保护条例》

《上海轨道交通无功补偿及谐波治理指导意见》

1、概述

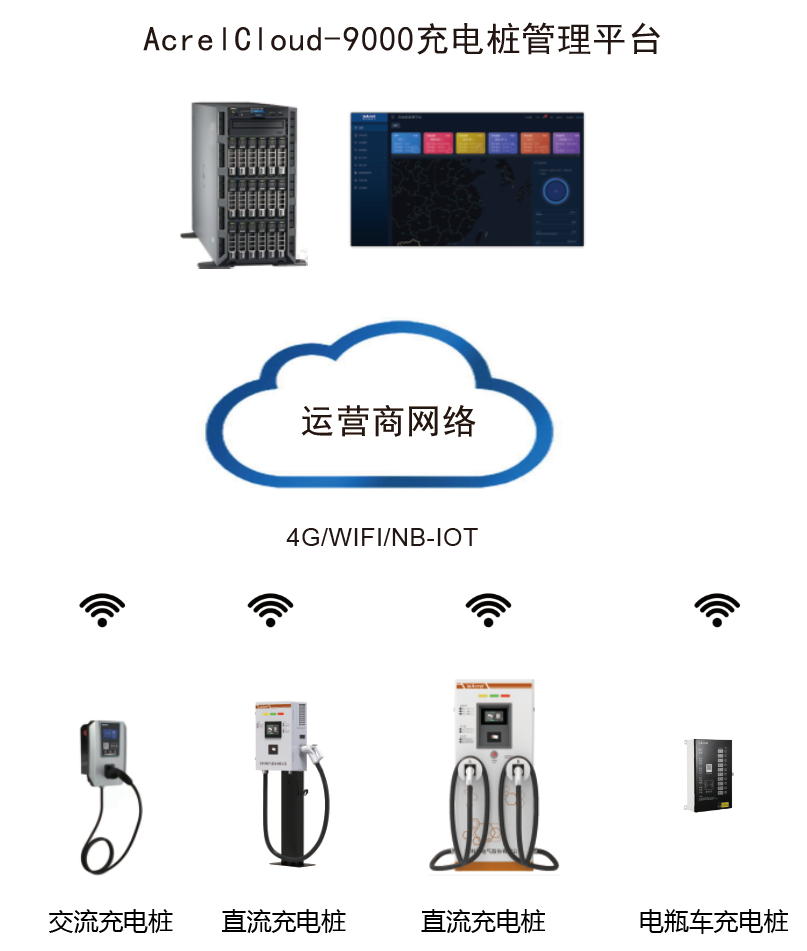

  数据中心停车场有电动汽车和电动自行车，均需要提供充电桩。充电桩管理系统通过物联网技术对接入系统的充电桩站点和各个充电桩进行不间断地数据采集和监控，解决物业、用电管理部门的充电桩使用、监控问题。电动自行车充电可采用投币、扫码充电方式，电动汽车支持IC卡和扫码充电方式。远程充电桩系统可实时远程完成启动充电、强制停止、单价设置等控制指令，用户可通过APP、微信、支付宝小程序扫描二维码，进行支付后，系统发起充电请求，控制二维码对应的充电桩完成电动汽车的充电过程。同时对各类故障如充电机过温保护、充电机输入输出过压、欠压、绝缘检测故障等一系列故障进行预警；能够远程控制，提供财务报表和数据分析等功能。

2、参考标准

GB/T 18487.1-2015 《电动车辆传导充电系统 通用要求》

GB/T 18487.2-2001 《电动车辆传导充电系统电动车辆与交流直流电源的连接要求》

GB/T 18487.3-2001 《电动车辆传导充电系统 电动车辆交流/直流充电机（站）》

GB/T 19596-2004 《电动汽车术语》

GB/T 20234.1-2015 《电动汽车传导充电用连接装置 第 1 部分：通用要求》

GB/T 20234.2-2015 《电动汽车传导充电用连接装置 第 2 部分：交流充电接口》

GB/T 20234.3-2015 《电动汽车传导充电用连接装置 第 3 部分：直流充电接口》

GB/T 27930-2015 《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》

GB/T 28569-2012 《电动汽车交流充电桩电能计量》

GB/T 29318-2012 《电动汽车非车载充电机电能计量》

GB 4208-2008 《外壳防护等级(IP 代码)》

NB/T 33001-2010 《电动汽车非车载传导式充电机技术条件》

NB/T 33002-2010 《电动汽车交流充电桩技术条件》

NB/T 33008.1-2018 《电动汽车充电设备检验试验规范 第 1 部分：非车载充充电机》

NB/T 33008.2-2018 《电动动汽车充电设设备检验试试验规范 第 2 部分：交流充电桩》

Q/GDW 12233-2014 《电动汽车非车载充电机的通用要求》

Q/GDW 15591-2014 《电动汽车非车载充电机检验技术规范》

1、概述

  数据中心消防比较复杂，一旦发生火灾，疏散指示系统非常重要。消防应急照明和指示系统可以和火灾报警系统联动，提供应急照明和疏散路径指示，指引人群快速找到疏散出口，并可以一键选择疏散应急预案，提升人员逃生概率。

2、参考标准

GB 50116-2013     《火灾自动报警系统设计规范》

GB25506-2010      《消防控制室通用技术要求》

GB51309-2018      《消防应急照明和疏散指示系统技术标准》

1、概述

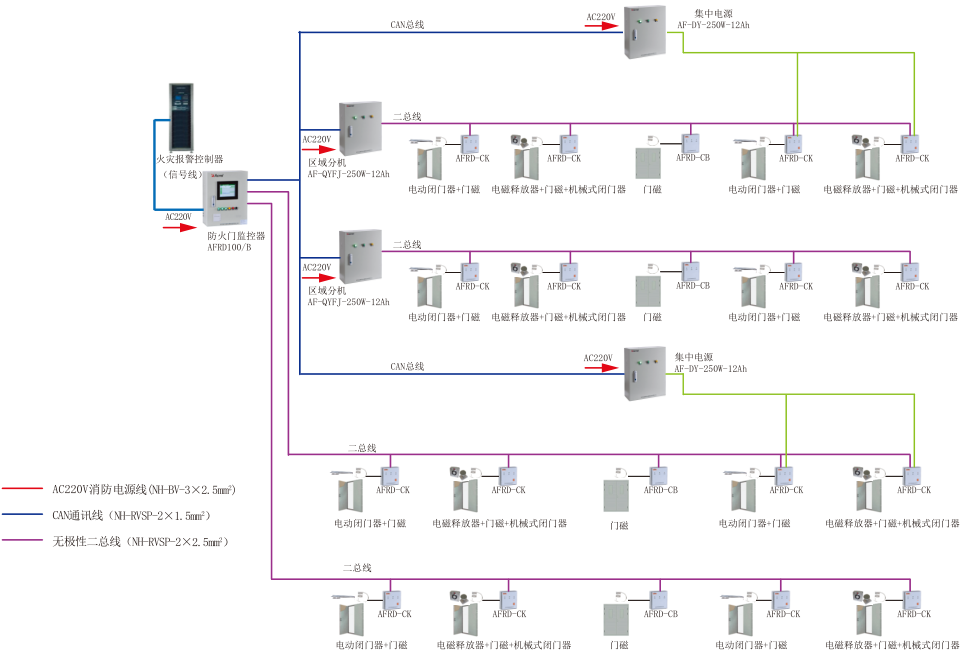

  数据中心防火门数量比较多，由于部分区域经常有人走动，常开常闭防火门数量都不少，防火门监控系统的作用就是监测防火门开闭状态，在发生火灾后自动关闭常开防火门，防止烟雾扩散。防火门监控系统采用消防二总线将具有通信功能的监控模块相互连接起来，用于监测和控制防火门状态，当防火门发生异常位置信号时，防火门监控器能发出故障报警信号，指示故障报警部位并保存故障报警信息。发生火灾时，关闭事故区域所有常开防火门，防止烟雾向安全区域扩散。

2、参考标准

GB 50116-2013     《火灾自动报警系统设计规范》

GB25506-2010      《消防控制室通用技术要求》

GB29364-2012      《防火门监控器》

1、概述

  数据中心消防安全非常重要，消防设备比较多，消防设备电源监控系统主要功能就是用于监测消防设备的工作电源是否正常，保障在发生火灾时消防设备可以正常投入使用。

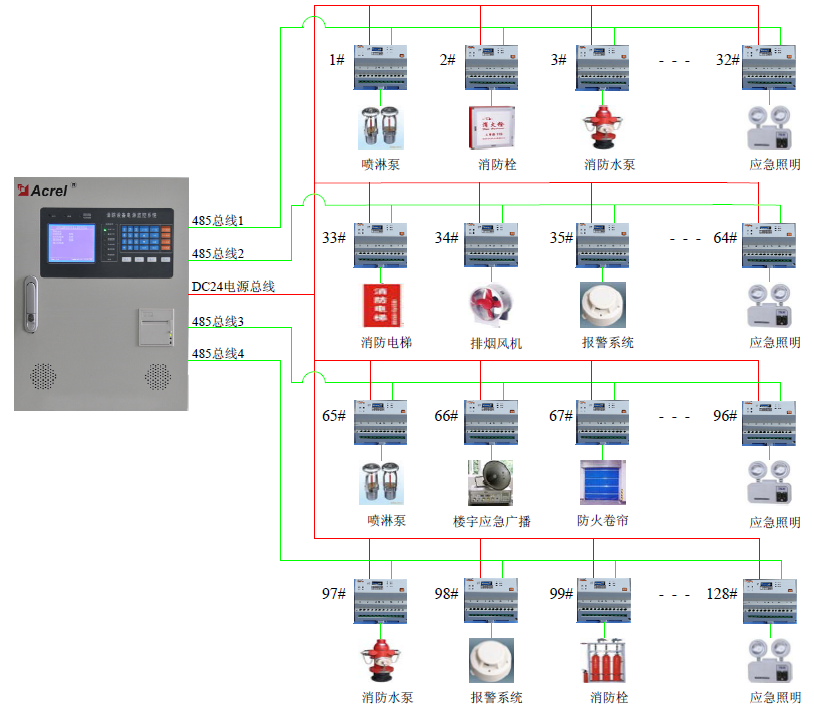

  消防设备电源监控监控系统采用消防二总线，以建筑为单位设置区域分机采集消防设备电源状态，区域分机通过二总线接收多台传感器的电压、电流信息和开关状态信息，以此实现对消防设备电源工作状态的实时监视。

2、参考标准

GB50116-2013     《火灾自动报警系统设计规范》

GB25506-2010      《消防控制室通用技术要求》

GB28184-2011      《消防设备电源监控系统》

1、概述

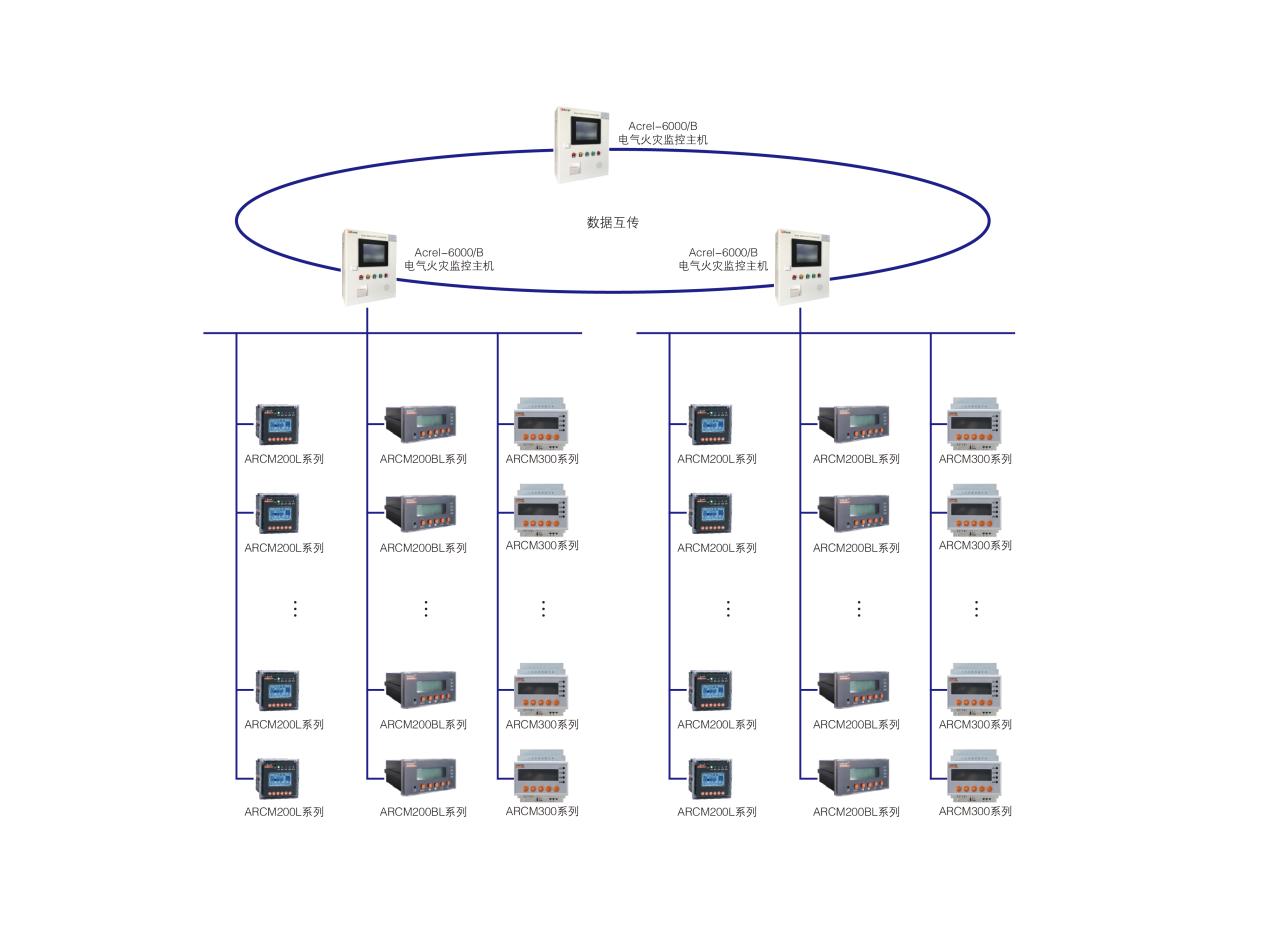

  电气火灾监控系统作为火灾自动报警系统的预警子系统，由电气火灾监控主机、电气火灾监控单元、剩余电流式电气火灾探测器以及测温式电气火灾探测器组成，通过现场总线构成一套完整的预防电气火灾的监控系统，数据可集成至商业中心消控室监控系统。

  数据中心电气火灾监控系统以建筑为单位设置，采集数据后上传至值班室监控主机，实现对建筑电气安全预警。现场设置的传感器监测配电系统回路的漏电电流和线缆温度，异常时实时发出报警信号，重点关注机房、空调房、中高压配电室、电池室等等区域的漏电或者电缆发热等问题。

2、参考标准

GB 50116-2013     《火灾自动报警系统设计规范》

GB 14287-2014     《电气火灾监控系统》

GB 25506-2010      《消防控制室通用技术要求》

1、概述

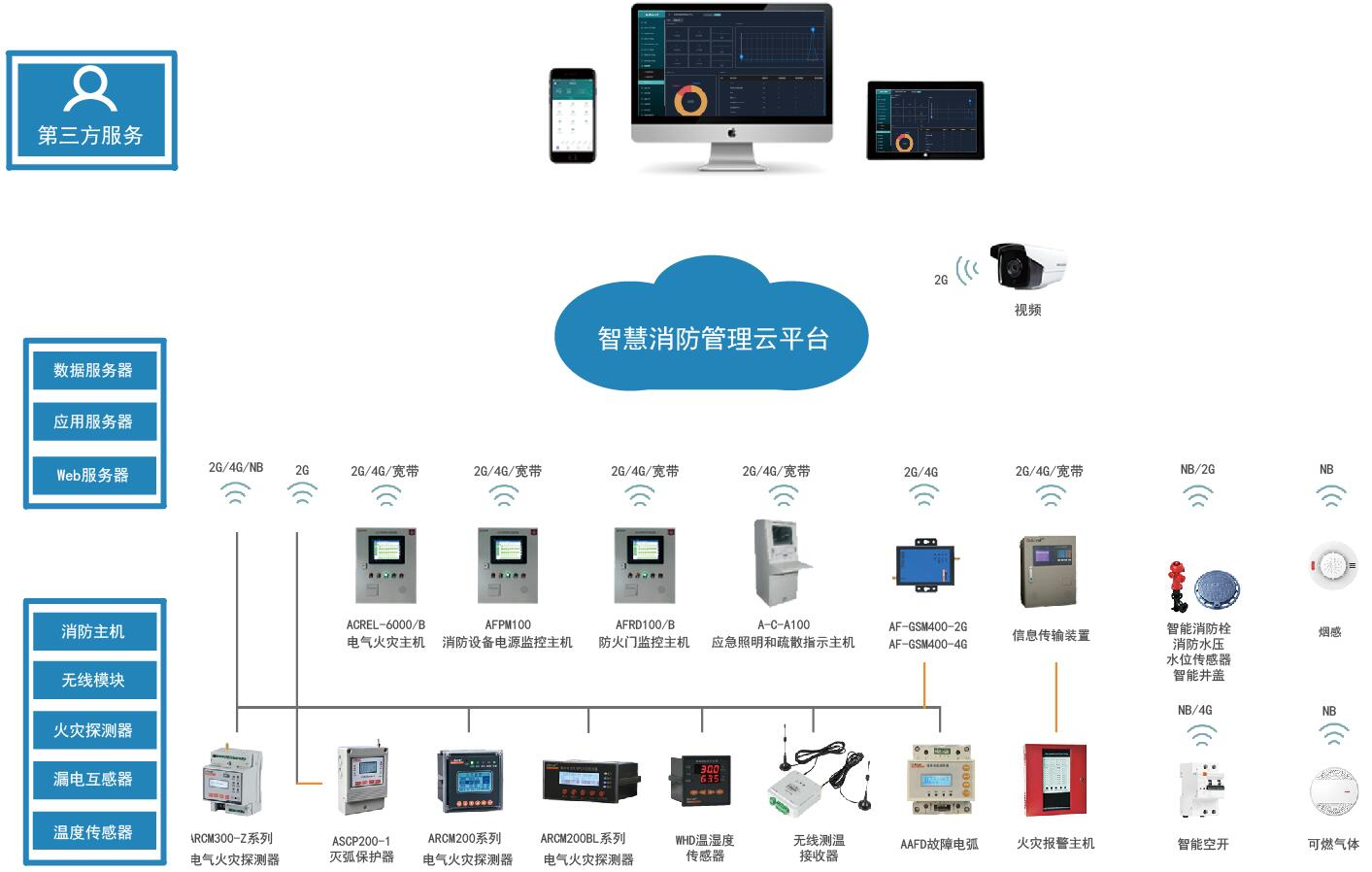

  智慧消防云平台基于物联网、大数据、云计算等现代信息技术，将分散的火灾自动报警设备、电气火灾监控设备、智慧烟感探测器、智慧消防用水等设备连接形成网络，并对这些设备的状态进行智能化感知、识别、定位，实时动态采集消防信息，通过云平台进行数据分析、挖掘和趋势分析，帮助实现科学预警火灾、网格化管理、落实多元责任监管等目标。实现了无人化值守智慧消防，实现智慧消防“自动化”、“智能化”、“系统化”需求。从火灾预防，到火情报警，再到控制联动，在统一的系统大平台内运行，用户、安保人员、监管单位都能够通过平台直观地看到每一栋建筑物中各类消防设备和传感器的运行状况，并能够在出现细节隐患、发生火情等紧急和非紧急情况下，在几秒时间内，相关报警和事件信息通过手机短信、语音电话、邮件提醒和APP推送等手段，就迅速能够迅速通知到达相关人员。

2、参考标准

GB50052-2009        《供配电系统设计规范》

GB50054-2011        《低压配电设计规范》

GB2887                  《计算站场地技术条件》

GB 26875.2-2011    《城市消防远程监控系统》

1、概述

  数据中心人流较少，面积大，机房多，合理使用照明控制系统，通过感应控制做到人来灯亮，人走灯灭或保持地强度照明，尽量解决照明用电。

  系统在配电箱内的模块主要有总线电源、开关驱动器、IP网关、耦合器、干接点输入模块等。这些模块使用35mm标准导轨安装。

  安装在控制现场的模块主要有光照度传感器、红外传感器和智能面板。有人经过可以设定红外感应控制亮灯，人离开后在设定的时间内熄灯，智能面板等手动控制设备，可实现自动控制、现场控制和值班室远程控制相结合。

2、参考标准

GB/T 20965-2013 《控制网络HBES技术规范 住宅和楼宇控制系统》

1、概述

  随着碳达峰、碳中和成为政府工作主要任务，数据中心作为能耗密集，用能情况较为复杂的大型建筑，有效的降低能源消耗，减少能源成本，避免用能过程中的“跑冒滴漏”现象，实施能效综合考评是给非常必要的管理手段。

2、参考标准

DB31/T1302          《数据中心能耗在线监测技术规范》

GB50052-2009 《供配电系统设计规范》

《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——楼宇分项计量设计安装技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——建设、验收与运行管理规范》

《国家机关办公建筑和大型公共建筑能耗监测系统——软件开发指导说明书》

3、配置方案

  建立高效的能耗监测管理系统，对建筑各类耗能设备能耗数据进行实时测量，对采集数据进行统计和分析。能够合理的确定各区域建筑能耗经济指标及绩效考核指标，发现能源使用规律和能源浪费情况，提高人员主动节能的意识。

①　搭建数据中心智慧能源管理系统的基本框架，对各个用能环节进行实时监测；

②　排碳数据化：通过系统可实现建筑单位内人均能耗分析（包括水、电、能量），实现低碳办公数据化；

③　区域能效比：实现建筑单位内区域能耗对比，方便能耗考核；

④　同期能效比：实现同年、同期、同一区域能耗对比，方便节能数据分析；

⑤　能耗评估管理：按照能源消耗定额标准约束值、标准值、引导值进行分析单位面积能耗和人均能耗指标；

⑥　能耗竞争排名：各个功能区能耗对比，实现能耗排名，增强工作人员的节能意识；

⑦　对能耗的使用数据进行综合的分析、统计、打印和查询等功能，并根据能耗监测管理系统的需要可选择不同样式报表的打印。为能耗运营管理部门提供可靠的依据；

⑧　能耗数据采集，随时查询，并根据采集数据进行统计分析，监测异常能源用量，对能源智能仪表故障进行报警，提高系统信息化、自动化水平。

1、概述

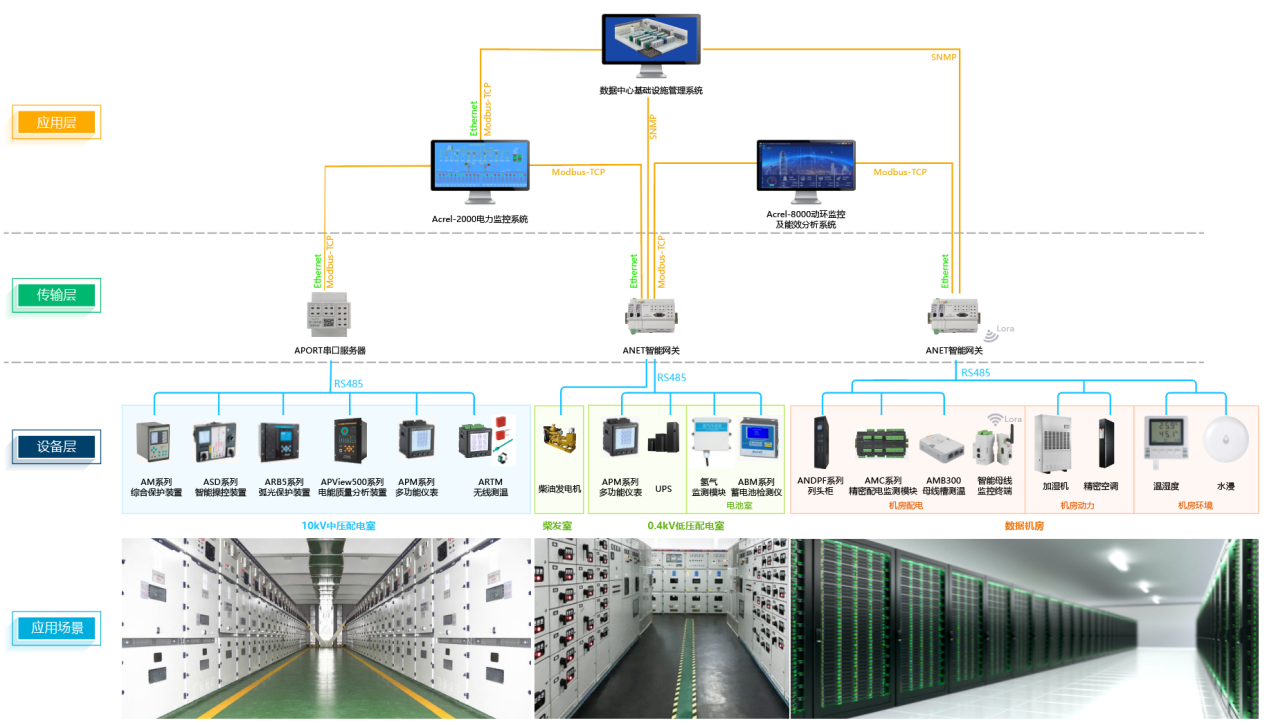

  数据中心采用分层式结构，对数据中心各配电设备和用电设备的电力运行参数进行采集，实现多回路在线监测以及故障报警，能效分析。稳定可靠，访问便捷。满足绝大多数数据中心的需求。

2、参考标准

GB 50175-2017《数据中心设计规范》

GB/T 51509一2020 数据中心综合监控系统工程技术标准

上海市数据中心建设导则（2021版）

《国家机关办公建筑和大型公共建筑能耗监测系统——楼宇分项计量设计安装技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》

3、配置方案

  通过Acrel-8000数据中心动环监控系统，实现了对数据中心的门禁状态、水浸状态，烟雾状态，视频状态，环境状态，高低压配电状态，设备运行状态进行实时监测，并进行实时报警，保障数据中心正常运行，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，减少配电室粗放式管理导致成本过高。同时实现动环监控并对各用能耗能进行能效分析，帮助用户实现用能效率的优化。
