1.概述

       ASCP200-1型电气防火限流式保护器可有效克服传统断路器存在的短路电流大、动作时间长、短路电弧大、使用寿命短等弊端。发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。

2.需求分析

        随着社会的不断进步，各行各业的电气化程度也越来越高，配电系统用电负荷过大、线路短路等原因导致电气火灾发生越来越频繁，使得火灾数量呈上升趋势。据公安部消防局5年的统计分析，电气火灾发生的场所中，住宅发生火灾事故的数量高居前列，线路短路及线路老化是诱发事故的主要原因。

传统线路保护装置使用电磁脱扣，分断时间在毫米级，无法有效抑制短路电流，容易在短路点产生较大的电弧火花，造成电气火灾事故。比较好的方式是采用响应速度快的限流技术和器件。

3.功能特点

       1) 短路限流：当线路发生短路故障时，能在150us内实现快速限流保护，抑制因短路电流过大所引起的电气火灾事故。

2)过载限流：当被保护线路的电流超过额定电流，线路过载且过载持续时间超过设定时间（3-60秒）时，保护器进行限流保护。

       3)超温限流：当保护器的内部元器件温度超过设定值时，产品启动超温限流保护功能，防止因温度过高造成产品损坏。

       4)过/欠压保护：当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。

       5)线缆温度监测：当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

       6) 漏电流监测：当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

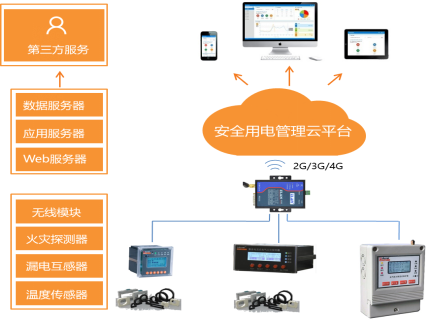

       7)通讯功能：具有1路RS485接口，1路2G无线通讯，可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机，也可以是安科瑞Acrel-6000安全云平台，或第三方监控软件或平台。

4.灭弧效果演示

1.微断保护下，线路过载测试试验

现象：线路过载发热，绝缘损坏致使短路，微断跳闸保护，损坏点火星四溅。

2.限流式保护器保护下，线路过载测试

现象：线路过载发热，绝缘损坏致使短路，保护器限流保护并报警，损坏点无火星产生。

3.微断保护下，线路短路测试试验

现象：模拟线路短路，微断跳闸保护，短路点火星四溅。

4.限流式保护器保护下，线路短路测试

现象：模拟线路短路，保护器限流保护并报警，短路点无火星产生。

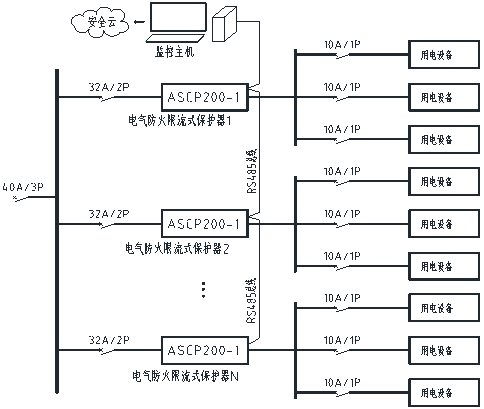

5.应用系统图

6.相关标准和地方通告

DGJ08-2048-2016《民用建筑电气防火设计规程》中的要求：

第5.4.8条　电气防火限流式保护器应符合下列规定：

应满足现行国家标准《电气火灾监控系统》GB14287.6中相关规定；

应设置在末端配电箱的进线开关下侧，其额定电流值应与进线回路保护开关一致；

租售式商场商铺、批发市场、集贸市场、甲乙丙类危险器库房等场所的末端配电箱应设置电气防火限流式保护器；

幼儿园、老年人建筑、集中宿舍及电动车充电站等场所的末端配电箱宜设置电气防火限流式保护器。

DB11/791-2011《北京市地方标准 文物建筑消防设施设置规范》中要求：

第9.2.1条　文物建筑内的低压配电线路应设置电气火灾监控系统，其产品应符合GB14827的要求。重要用电设备的电源接入处宜设置限流式断路保护装置。

国家标准GB14287.6《电气火灾监控系统 第6部分：电气防火限流式保护器（征求意见稿）》

《上海市电气火灾综合治理工作导则》：

第7.1条：推广应用电气防火限流式保护器，用于电气短路、电线过载发热情况下快速切断故障电路。

《长沙高新区电动自行车集中充电棚设置安装实施规定》：

第二条：住宅小区设置电动自行车集中停放场所应具备定时充电、自动断电、故障报警、电气火灾监控和可视监控、带有灭弧式短路保护等功能的智能充电控制设施设备···
