简婷
安科瑞电气股份有限公司，上海 嘉定 2020.11；

摘要：本文介绍今麦郎挂面厂，采用智能电力仪表采集配电现场的电能消耗数值。系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-5000型能耗监测系统实现配电回路用电的实时监控。

关键词：工业项目；能耗监测系统；Acrel-5000;

1 引言
      目前，我国已经是世界上大能源生产国和消费国，统计显示，我国建筑能耗约占全国总能耗的28%，在我国每年新建的20亿平方米建筑中，其中99%是高能耗建筑；而既有的建筑中，仅有4%采取了节能措施，具有巨大的节能空间，能耗监测系统推广已经势在必行。节能降耗，计量先行。
2 设计依据
GB-T 15587-2008     《工业企业能源管理导则》
《评价企业合理用电技术导则GB》
《企业节能规划编制通则》
《企业能源审计技术通则-GB》
GBT23331-2009      《能源管理体系要求》
GB-50052-2009      《供配电系统设计规范》
    能耗计量装置国家及行业标准
DL/T 645-1997       多功能电能表通信规约
DL/T 645-2007       多功能电能表通信规约
CJ/T 188-2004       户用计量仪表数据传输技术条件
GB/T 19582-2008     基于Modbus协议的工业自动化网络规范
3 项目概况
      今麦郎集团是横跨面品、饮品两大品类的大型食品企业集团。1994年成立，年销售额超200亿元。其产品覆盖方便面、挂面、面粉、综合、饮品等。经过26年的发展，今麦郎已经成为集研发、生产、销售于一体的现代化大型综合食品企业集团。
     该项目配电箱里的安科瑞DTSD1352电能表均接入Acrel-5000能耗监测系统，对电能消耗的情况进行监管，随时掌握能耗情况，提高节能意识。
4 系统架构
      安科瑞Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备、测控单元为基本工具，为大型公共建筑的实时数据采集、开关状态监测及远程管理与控制提供了基础平台，它可以和检测、控制设备构成任意复杂的监控系统。该系统主要采用分层分布式计算机网络结构，如系统结构图所示：今麦郎挂面厂项目能耗系统站控管理层及网络通讯层。现场共有156只安科瑞DTSD1352电能表。

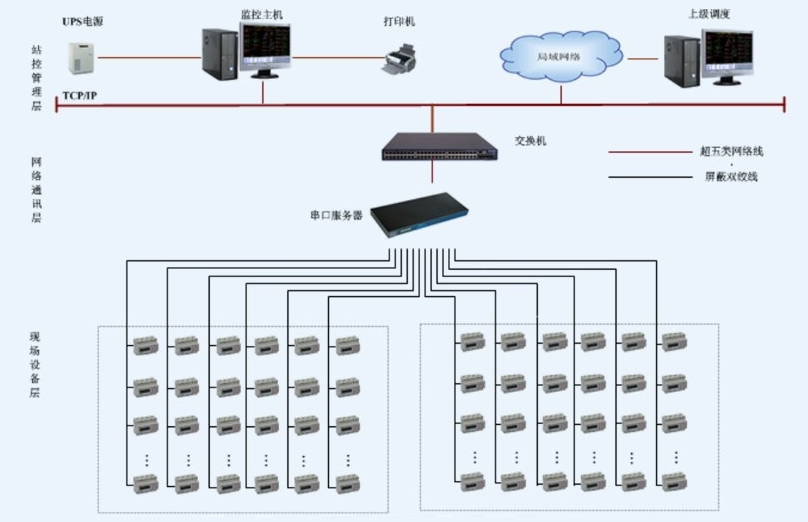

                                                                             系统结构图
5 系统软件模块

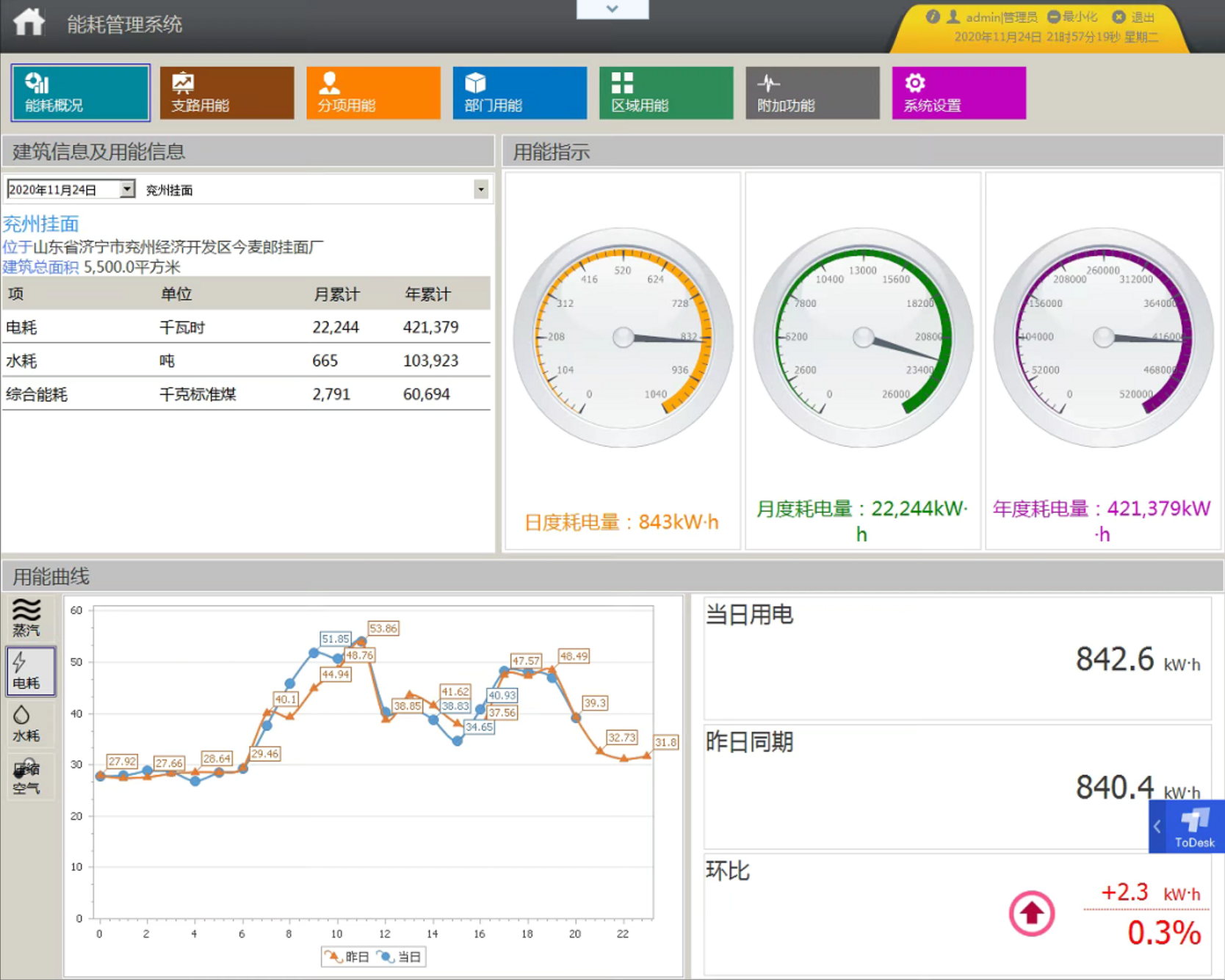

    综合能耗主界面
反映车间当年用能各分类能耗和折算为标准煤的综合能耗，并计算得到单位面积能耗；
通过表计计量电能消耗，界面下方显示电能的当日逐时用能曲线；单击每个分类能耗的上部区域，可跳转到该分类能耗的用能分析主界面；
可通过下拉框切换车间，车间图片可根据项目要求替换；
    分类能耗主界面

反映某分类能耗（例如电）当日及昨日同期、当月及上月同期、当年及上年同期的用能及对比，增长百分比及增加值；
反映某分类能耗过去48小时、过去31天、过去12个月、过去3年的用能趋势；
反映某分项能耗的当月用能饼图；
反映某分类能耗当年各月用能同比分析图；

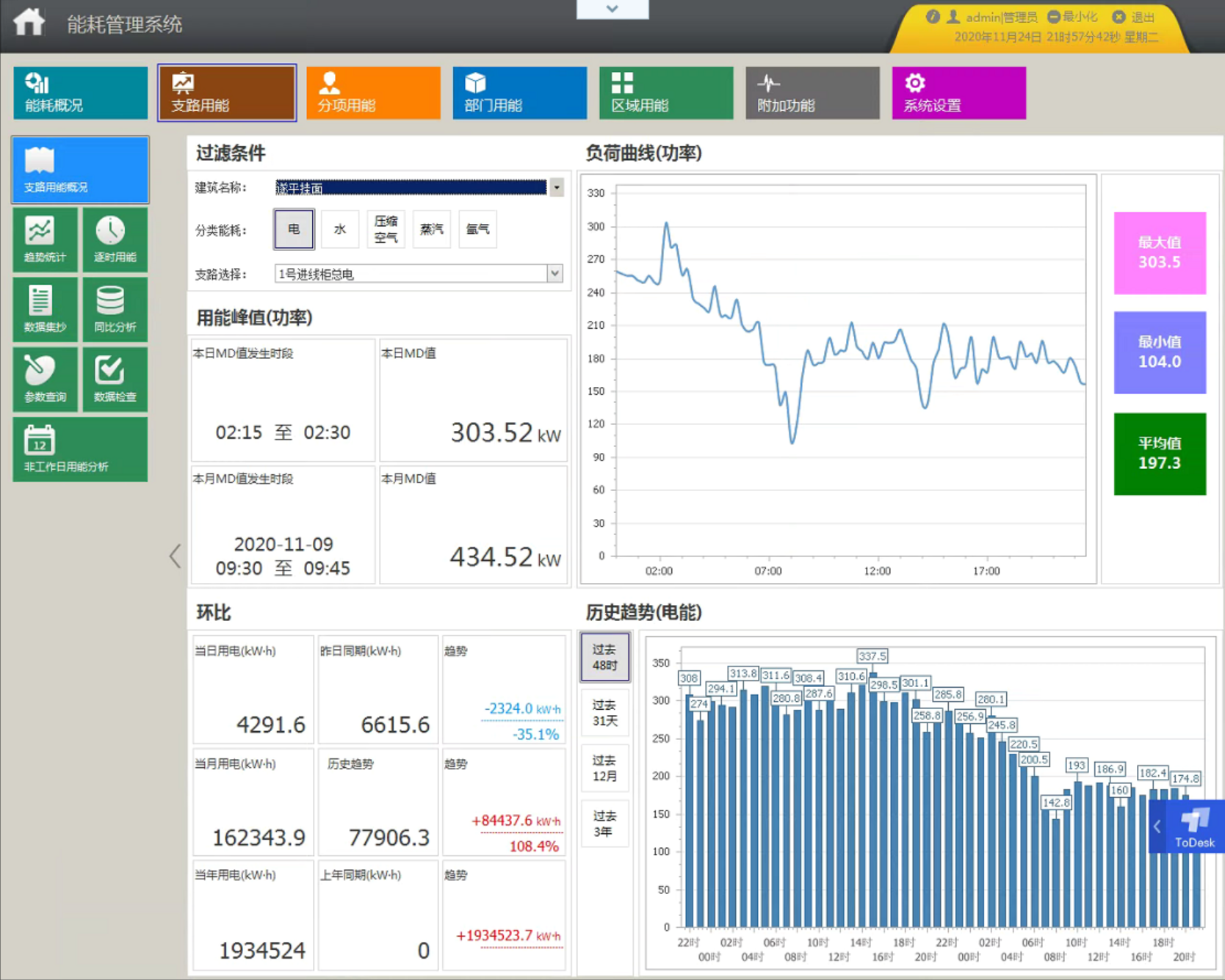

    分类能耗支路用能统计报表
可灵活选择支路，并统计某段时间内支路用能的日、月、周、季、年用能；
通过透视表功能强大，用户可进行多种数据统计，并对数据进行组合排序；
统计数据可通过柱状图、点线图、堆积图、饼图等多种图表展示；
统计数据可导出至Excel；

    分类能耗支路非工作日用能
统计对各支路工作日和非工作日用能，非工作日可通过系统灵活设置
统计数据可导出至Excel；
    分类能耗支路同比分析
统计各支路当年每月用能及去年同期用能；
    分类能耗支路用能集抄
查询各支路任意两个时间的表计读数，并计算出差值；
时间精度到分钟；
    分类能耗支路分时段用能趋势分析
可查询任一支路某段时间内的用能参数（例如电压、电流、功率、功率因数等），具体可查询的参数与安装的仪表和系统配置有关，查询时不可跨月；
数据以图表或表格的形式显示，图表可通过鼠标操作放大、缩小、移动；可对数据进行排序；
数据可导出至Excel;

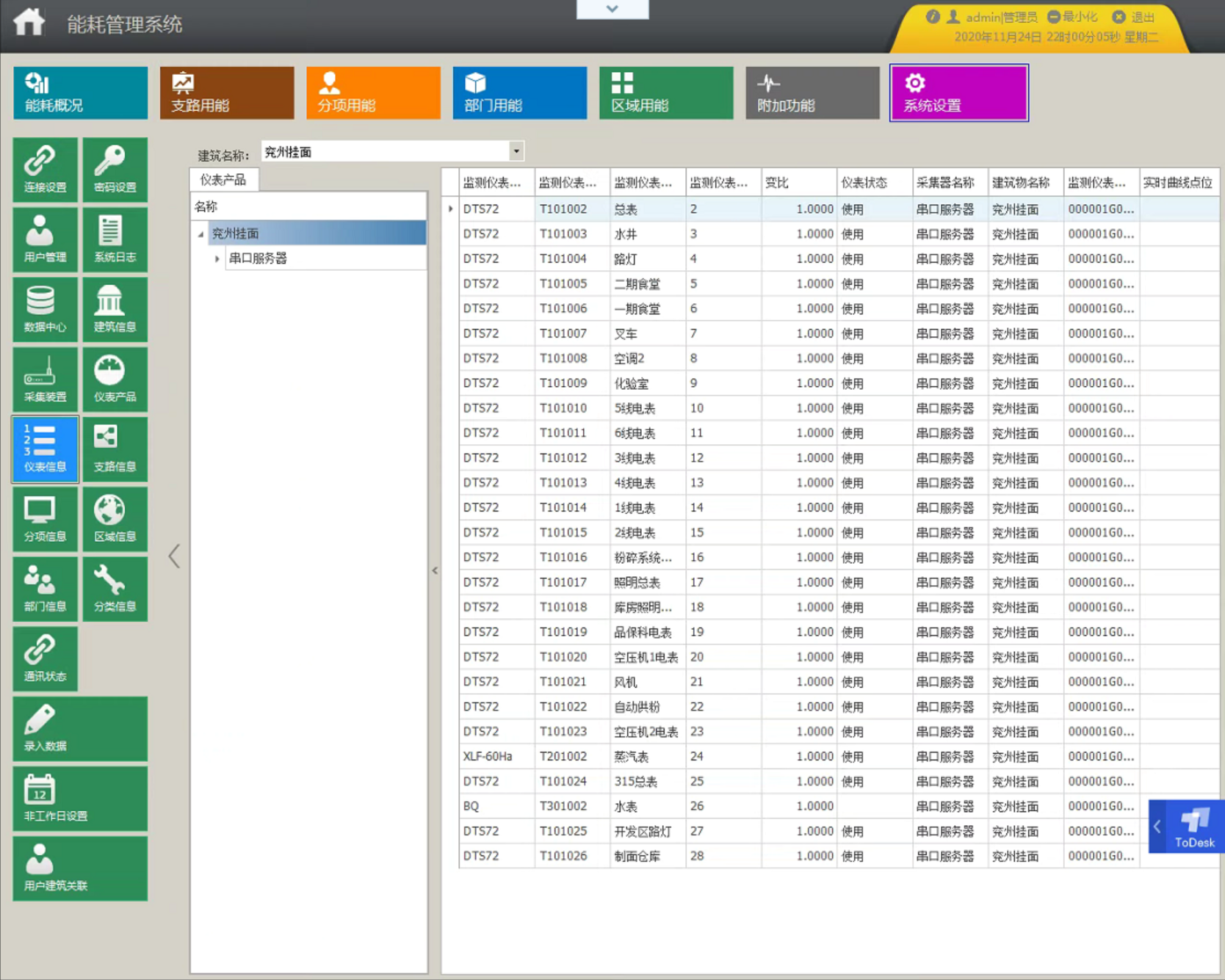

    配置选项
   依照相关技术规范配置车间的基本信息，例如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用能单位面积能耗分析；
    配置项目中使用的仪表的类型、型号、生产厂家等基本信息，并添加该型仪表所能提供的监测参数信息，此处配置情况影响能耗统计、分时段用能统计、参数查询功能；
    配置项目中使用到的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、代码、监测回路的名称等信息；
    配置分项能耗统计时涉及到的计量表计、所占比例、运算方式等信息，可根据项目情况灵活配置，此处配置信息将影响各分类能耗分项用能分析小模块中的功能；
配置各部门用能对应的计量仪表、运算方式、所占比例以及部门用能计划，完成此项配置后将启用部门能耗分析功能模块；
配置车间中某用能区域对应的计量仪表、运算方式、所占比例，完成此项配置后将启用区域能耗分析功能模块

6 前景展望
       根据今麦郎挂面厂能耗运行效果分析，建立典型能耗分析模型，统一分析。
    建立建筑能耗计量体系，把脉建筑能耗，发现能耗黑幕，节能改造更有针对性，同时通过计量收费、绩效考核等管理措施巩固节能改造成果。
    通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，使节能设备正在实现节能。
    通过能耗监测系统提供的同环比分析数据量化节能改造成果，展现节能效果。
7 结束语
       工厂是节能大户和节能重点，做好今麦郎挂面厂的节能工作，对促进和带动节能工作，实现节能减排目标具有重要意义。
参考文献：
住房和城乡建设部技术要求[2008]114号文

作者简介：

简婷，女，本科  安科瑞电气股份有限公司，主要研究方向为智能电网供配电
